一、雙管板式換熱器工作原理：
雙管板換熱器是在換熱器一端設有一定間隙的兩塊管板或相當于有一定間隙的兩塊管板的換熱器，如圖1所示。在實際操作中，雙管板換熱器一般用于以下兩種場合：一種是絕對防止管殼程間介質混串的場合，例如，對殼程走水、管程走氯氣或氯化物的換熱器，若殼程中的水與管程中的氯氣或氯化物接觸，就會產生具有強腐蝕性的鹽酸或次氯酸，并對管程材質造成嚴重的腐蝕。采用雙管板結構，能有效防止兩種物料混合，從而杜絕上述事故的發生；另一種是管殼程間介質壓差很大的場合此時通常在內外管板之間的空腔中加入一種介質，以減小管殼程間介質的壓差。
圖1雙管板換熱器示意圖
雙管板換熱器為管殼式換熱器的一種，主要用于兩種介質不可以混合的的情況下。雙管板換在換熱管端部有一塊管板，稱為外側管板，也就是管程管板，兼作設備法蘭，與換熱管及管箱法蘭相連接。在距換熱管端部較近的位置還有一塊管板，稱為內側管板，即殼程管板，與換熱管及殼程相連接。外側管板與內側管板之間有一定的距離，這部分空間可以用一個短節跟外界隔離開，組成一個不承受壓力的隔離腔；也可以是一個敞開的結構。
對于雙管板換熱器，存在兩種設計理念的認識：一種認為雙管板換熱器用于絕對防止管殼程間介質混串的場合，設計在內外管板之間空腔上加裝排液倒淋閥，供日常觀察和內管板發生泄漏時排放，使得管殼程介質切實被內外二層管板隔離。這是采用雙管板結構型
雙管板換熱器結構示意圖
式的主要目的。另一種認為雙管板換熱器可用于管殼程間介質壓差很大的場合，設計在內外管板之間的空腔中加入一種介質，來減小管殼程間介質的壓差。這和一般單管板換熱器一樣，不能絕對保證外管板上管口不發生泄漏。雙管板之間的隔離腔是與單管板換熱器結構主要區別之處，該隔離腔不與管程、殼程相連通，不承受介質壓力，但承受設備的機械載荷與熱載荷。隔離腔的承載能力主要取決于雙管板間距。對固定式雙管板進行殼程水壓試驗時，內側管板與換熱管連接處可能存在泄漏，故在確定雙管板間距時必須考慮觀察、檢漏所需要的空間。

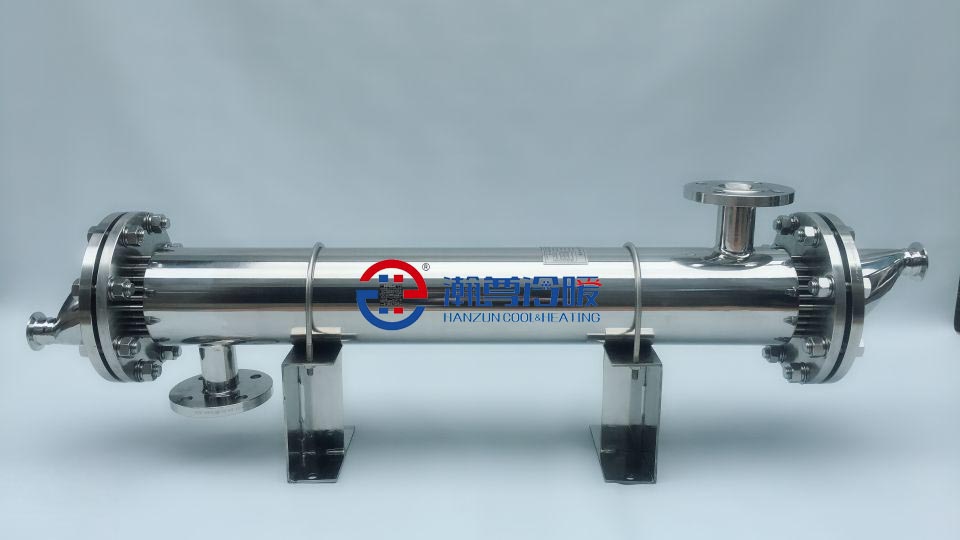

雙管板換熱器
雙管板由于其結構的獨特性，在設計、制造上有一定的難度和技巧，故在雙管板換熱器結構設計、原材料采購、制造檢驗等各個環節必須嚴格把關，才能成功設計制造出能滿足使用要求的雙管板式換熱器。
二、雙管板式換熱器分類:
雙管板換熱器一般有兩種型式，普通型雙管板和整塊式雙管板換熱器。在實際應用中，采用普通型雙管板較為普遍。
1、普通雙管板結構型式兩管板的連接螺栓之間墊以圓環，調整雙管板之間距，但必須保證兩管板平行。下管板采用焊接或脹接連接。當管箱與上管板連接采用有臺肩的螺栓緊固時，不會影響下管板。
雙管板換熱器
2、整體式雙管板結構型式，該管板是由一塊厚度大于兩管板管板厚度紙盒的厚板制成。
在制作過程中，按要求鉆孔后，再用特殊的刀具在每一管板所需厚度的交界處，開一大于節距的園槽（開槽高度由設計而定，但必須保證兩管板的厚度）。圓槽之間互相溝通，形成一間隙，在管板邊緣處開兩個接口孔（開孔高度應在兩管板之間），以排除及測試流體滲漏的情況。
三、雙管板式換熱器主要應用范圍：
管板換熱器主要適用于當兩程之間的物料相混合，將會產生嚴重后果，這種型式在下列情況下采用。
1、當管程和殼程二介質相混合后會引起嚴重腐蝕；
2、一側為極度或高度危害介質滲入到另一側會引起嚴重后果；
3、當管程和殼程介質相混合后兩種介質會引起燃燒或爆炸；
4、當一種介質混入另一種介質時，引起催化劑中毒；
5、管程和殼程介質相混合后會引起聚合或生成樹脂狀物質；
6、管程和殼程介質相混合后會引起化學反應終止或限制；
7、管程和殼程介質相混合后，引起產品污染或產品質量下降。
雙管板換熱器
四、雙管板式換熱器性能特點：
1、雙管板設計杜絕交叉污染
2、產品接觸側全排空設計
3、依據FDA和cGMP要求設計、設計靈活
4、產品側媒質通過電拋光處理的無縫鋼管束進行流動，冷卻媒質側在相反的方向通過外管路流動，換熱管束的末端采用雙管板緊固，同時作為滲漏監測點，防止產品和冷卻介質雙向交叉污染。
5、產品可以豎直或水平安裝，主要是基于客戶的空間要求。為了便于安裝，在出廠時，吊裝和安裝支架已經焊接在換熱器上。
雙管板換熱器
6、是一個用于注射水、純水系統的取水點冷卻器。
7、為了便于快速、容易安裝，瀚尊提供了一個含有皮特管布局和無閥門設計的完全隔離模塊。如果被安裝在一個水系統里，瀚尊雙管板換熱器可作為整體循環中的子循環來使用。
8、符合極其嚴格的、常用于質量控制管理機構標準。在雙管板換熱器系統中，所有產品潤濕部件都采用電拋光和無縫鋼管。
9、在瀚尊雙管板換熱器系統中，不存在內部焊接點，有效的消除了產品和換熱介質之間的交叉污染。
10、基于換熱器的低容積設計和快速響應能力，注射水和純水的浪費被降低，高效能的熱量傳送使得冷卻用水的用量極大的減少。
11、在線消毒、如果需要，瀚尊雙管板換熱器可以采用蒸汽進行消毒。
五、雙管板式換熱器性能參數：
注：1.換熱管材質為SUS316L，換熱管外徑有φ8，φ10，φ12，φ12.7，φ14，φ16，
2.由于篇幅所限，本機組性能參數未一一列出，具體工程可按本機組性能參數表進行修正，或與我公司聯系，公司可根據用戶需要另行設計。
