螺旋纏繞管式換熱器由一組或多組纏繞呈螺旋管狀的管子置于殼體之中制成的，它只是眾多換熱器中的其中一款，今天小編要講的是其設計技巧。

螺旋纏繞管式換熱器的種類介紹：

　　目前國內運用的換熱器種類繁多，列管式、板式、管板式等，大部分換熱器工況為非對稱流換熱，即兩種流體流經換熱器的流量不同，這就需要有兩個不同的換熱面積。板式換熱器的設計機理就是對稱流傳熱，無法為流體提供大小不一的換熱面積。

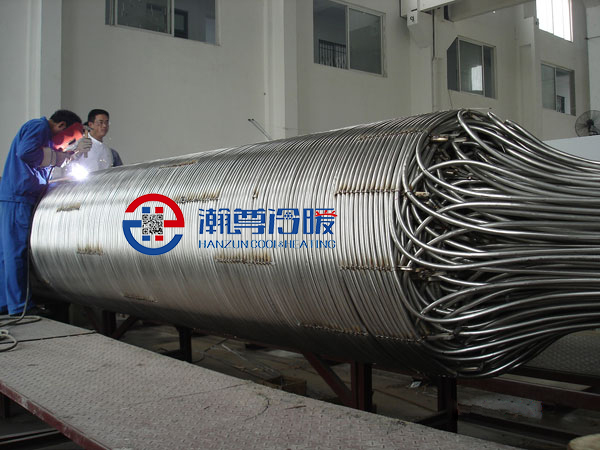

　　螺旋纏繞管式換熱器每一根換熱管均以螺旋結構按一定規律均勻纏繞在殼體內。這種結構一方面延長了換熱管長度，換熱充分；另一方面極大地改變了流體的流動狀態，增強了湍流效果，強化了傳熱。同時，螺旋纏繞彈性管束設計，可有效消除換熱器湍流抖振、熱應力等各種應力，實現應力自消除。

螺旋纏繞管式換熱器在生產中的優勢：

       1、螺旋螺紋管換熱器的殼體選用304不銹鋼，不考慮腐蝕余量，使重量大大減輕，換熱管選用316L優質不銹鋼，具有良好耐蝕及耐晶間腐蝕性能的微碳不銹耐酸鋼，可用于化學工業、化肥工業、化纖工業重要耐蝕材料。

2、設計為不對稱流設計，換熱管在殼內螺旋纏繞流程長，是殼程的4～6倍，氣態介質在換熱管束中停留更長時間，冷凝更加充分，效果好。

3、殼容積是管容積的4倍，可以增加流體在管外空間的流速，以提高換熱器殼程的傳熱膜系數，流體流速一般在3m/s～5.5m/s。螺旋螺紋管式換熱器內部采用正、反向纏繞的螺旋螺紋管，管與管之間間隙1～2mm，螺旋螺紋管式換熱器增強了流體的湍流效果，換熱無死角，使流體均參與換熱過程，其換熱系可以達到13600W/m·k。

4、它的占用安裝空間小，降低了基建投資，減少了安裝工作量和安裝費用，安裝和檢修更加方便。

螺旋纏繞管式換熱器具有換熱充分、冷熱端差小的特點，不僅可以節約能源，而且可以優化系統和流程，具有良好的節能效果。
